龙门磨床是什么 龙门磨床的工作原理 龙门磨床的定义

 二维码 199
编辑:JZ Editor来源:JZ Robot网址:/h-nd-415.html

引言:很多时候一个词汇的意思通常会有多种理解方式,比如龙门磨床。大家可以理解为龙门平面磨床、龙门导轨磨床,还有比如龙门铣床、龙门镗床等等很多时候都会被混淆起来。因为很多时候大家会无意识间将磨床与机床联系到了一起,也就是说龙门磨床要是理解成龙门机床,那它的种类将会有很多。

龙门磨床是什么,龙门磨床整体为龙门式布局,床身、立柱、横梁组成一体刚性框架结构(工作台双层式结构),结构设计要求保证机床的精度与性能。但是,并不是所有的磨床都能够采用龙门式结构布局。


龙门结构通俗地说就是一根横梁连接两个支腿与地面紧固组成的像一个门框一样的结构。因为它是双支撑结构区别于单支撑和悬臂结构,所以结构特别简单。龙门结构制作方便,承受负载大,结构稳定,工程上被广泛应用。


大家通常所说的龙门磨床一般是指龙门平面磨床,即采用龙门式结构的平面磨床。龙门平面磨床主要用砂轮周边磨削加工大型短宽工件的平面。磨削时工件可直接固定在工作台面上或电磁吸盘上。龙门平面磨床采用龙门式布局,由床身、双立柱、横梁组成封闭的刚性框架结构。

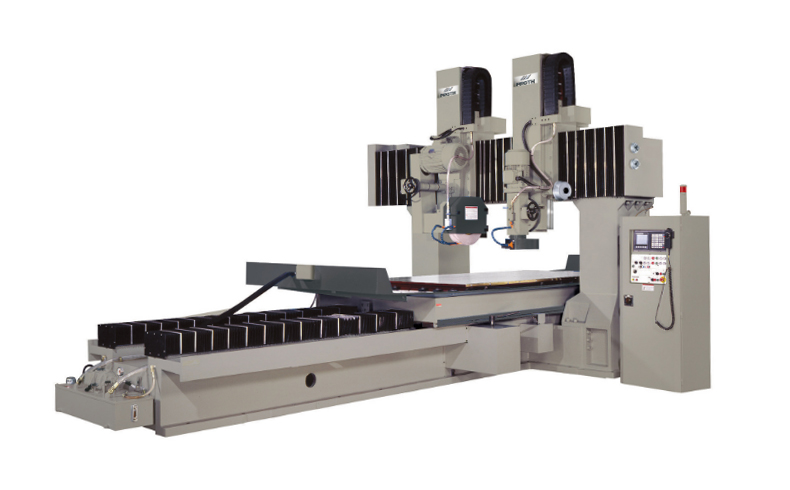

龙门平面磨床


那么龙门磨床的工作原理,大家就以龙门平面磨床的工作原理来做分析。


龙门平面磨床的工作原理:

龙门平面磨床的床身采用双V型导轨,工作台导轨面覆有耐磨聚四氟乙烯。拖板沿横梁导轨作横向运动,横向进给由直流电动机驱动。横向进给由数控进给。工作台纵向运动由叶片油泵驱动。可无级调速,采用开式液压系统,液压油与导轨润滑有油温控制装置。磨头可沿拖板垂直导轨做上下移动。垂直进给有快速和自动、手动进给两种方式。用数控进给,操作方便。磨头主轴采用套筒式结构和连接式传动,主轴轴承为高精度向心推力球轴承。


龙门磨床除了上述的龙门平面磨床,还有精密平面龙门磨床。精密平面龙门磨床主要用砂轮周边磨削加工大型短宽工件的平面。磨削时工件可直接固定在工作台面上或电磁吸盘上。精密龙门平面磨床采用龙门式布局,由床身、双立柱、横梁组成封闭的刚性框架结构。床身采用双V型导轨,工作台导轨面覆有耐磨聚四氟乙烯。


精密平面龙门磨床的卧式磨颈和立式磨颈共用一套滑枕,以增加多功能用途,结构简单,操作方便。采用高精密动静压主轴,精度高、寿命长、噪音小、故障率低,并附加皮带输受力支撑座,避免皮带过紧主轴受力而影响精度。卧式磨颈主轴和传动马达采用镶入式结构,从而增加了滑枕的厚度,提高大力磨削时的强度。立式磨颈自带移动滑枕,旋转角度后能够大面积磨削各种角度斜面,也方便修整各种斜度砂轮,无需专用的砂轮修整器。


通过以上对龙门磨床、龙门平面磨床、精密平面龙门磨床的了解,大家基本知道了龙门磨床的定义,即能够通过龙门整体式结构布局的磨床,可以统称为龙门磨床。目前,通常是指龙门平面磨床,所以之后如果在哪些地方看到有人引以龙门磨床这个词,那基本上是指龙门平面磨床。
